C20NE in Kadett D mit/ohne G-Kat



Warum soll ich den C20NE (85kw/115PS) in meinen Kadett D bauen?



Es gibt verschiedene Gründe dieses zu tun



 1.) und den meisten wichtigster ist die höhere Leistung

 2.) Einspritzanlage (Sprit sparen!)

 3.) G-Kat (Steuern sparen!)



Um überhaupt den Umbau durchführen zu können benötigt man folgende Teile

zum Umbau:



-         C20NE Motor komplett mit Kabelbaum und Steuergerät sowie passende

     Lichtmaschine und Anlasser

-         Passendes Getriebe F16 oder F20

-         Luftmengenmesser C20NE

-         Luftfilterkasten 1.8E (nur Kadett D GTE passt!)

-         Zündspule C20NE mit Stecker und etwas Kabel

-         Benzinpumpenrelais mit Stecker und etwas Kabel

-         Motorhalter vom Kadett D GTE 1.8E/16S/16SH oder Kadett E GSI 1.8E/C20NE/C20SEH/C20XE

-         vordere Getriebehalter Kadett D GTE 1.8E/16S/16SH

-         hintere Getriebehalter Kadett D GTE 1.8E/16S/16SH oder Kadett E GSI 1.8E/C20NE/C20SEH/C20XE

-         Krümmer mit Lambdasonde vom Kadett E GSI

-         G-Kat (HJS-Nachrüstkat), Lexmaul Nachrüstkat oder am besten einen Metall-Rennkat

-         Kadett D GTE Tank (wegen dem Rücklauf)

-         Kraftstoffpumpe vom C20NE oder 1.8E

-         Ölkühler vom Kadett E GSI oder noch besser Sport Ölkühler von Racimex

-         Evtl. Wasser-Kühler vom Kadett D GTE (1.8E)



Vor dem Umbau muß man sich im klaren sein, ob man mit G-Kat fahren möchte oder nicht.

Der Umbau auf G-Kat ist beim Kadett D nicht ganz so einfach, weil OPEL bei diesem

Modell den Unterboden des Fahrzeuges nicht dafür vorgesehen hatte.



1.) Möglichkeit ist das Schaltgestänge in den Innenraum zu verlegen (siehe Tipps & Tricks)

und dort wo das Schaltgestänge war einen Rennkat zwischen zu setzen.



2.) Möglichkeit ist den Mittelschalldämpfer weg zu nehmen und dort den original C20NE

(Kadett E GSI) G-Kat/HJS-Nachrüstkat oder Lexmaul-

Nachrüstkat zwischen zu setzen. Es gibt dafür ein Gutachten von Lexmaul. Bei Bedarf

kann ich Euch eine Kopie des Gutachtens zu kommen lassen. Allerdings gibt es trotz

Gutachten bei dem einen oder anderen TÜV Probleme mit der Eintragung!

Ich empfehle euch wenn ein Kat verbaut werden soll legt das Schaltgestänge nach Innen

und ihr habt dann auch einen Mittelschalldämpfer und keine Probleme mit dem TÜV!



Als erstes wird der Motor mit den Motorhaltern des Kadett D GTE im Motorraum

eingepasst und befestigt. Dann werden die Antriebswellen durch die Federbeine

(beim 1.2-1.3S müssen die Federbeine auf Big Block umgebaut werden , siehe Tipps

& Tricks) gesteckt und verschraubt!

Als nächstes wird der Motor angeschlossen d.h. alle Schläuche und der Kabelbaum.

Beim Kadett D GTE ist auf der Beifahrerseite schon eine Öffnung für den Kabelbaum

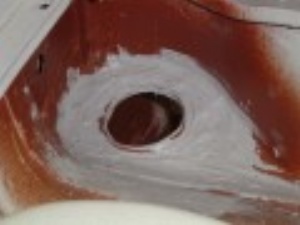

der Einspritzanlage. Bei allen anderen Kadett D Typen muss dort eine Öffnung gefräst

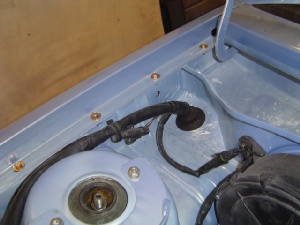

werden (Bild 1), damit der Kabelbaum (Bild 2) in den Fußraum des Beifahrerraumes

gelangt und dort mit dem Steuergerät verbunden werden kann.

Für das Steuergerät gibt es eine originale Verkleidung vom Kadett D GTE, wenn diese

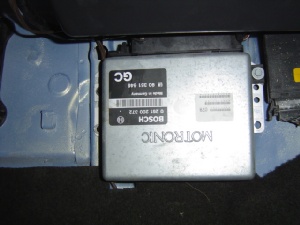

nicht vorhanden ist, einfach das Steuergerät hinter dem Handschuhfach (Bild 3)

befestigen! Passt auch dort ganz gut hin.

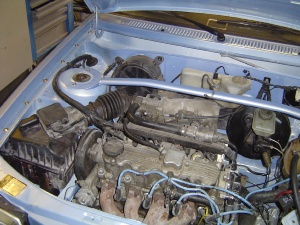

Als nächstes wird der Luftmassenmesser angeschlossen und im Luftfilterkasten des

Kadett D GTE befestigt. Nur dieser passt vernünftig vor den Dom des Kadett D (Bild 4).

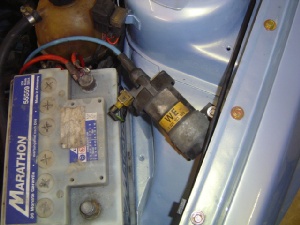

Die Zündspule wird gegen die vom C20NE getauscht, Steckerbelegung ist die gleiche

(schwarz +15, grün –1), allerdings muss in den meisten Fällen der Stecker (Bild 3)

vom original GSI Kabelbaum (Bild 5) übernommen werden (einfach Farbe auf gleiche

Farbe verbinden). Am original Kadett D Kabelbaum befinden sich noch 4 Kabel in

verschiedenen Farben, 3 von denen werden mit dem Stecker des Benzinpumpenrelais

verbunden (Kl. 86 rot, 30 rot, 85 braun/blau, 85b braun/blau, 87 rot/blau, 87b rot/blau).

Das schwarz/rote Kabel von der Zündung wird verlängert bis zur Reserveradmulde und

wird an der Benzinpumpe angeschlossen, der andere Anschluss der Pumpe wird mit

braunen Kabel an Masse verbunden. Das schwarz/rote Kabel am besten mit einer

20A Sicherung absichern, falls sich mal das Kabel durchscheuert nicht gleich die

ganze Karre in Brand steht.

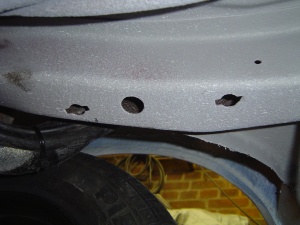

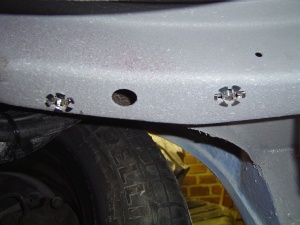

Eine Befestigung ist hinter dem Tank am Rahmen (Bild 6) schon vorgesehen.

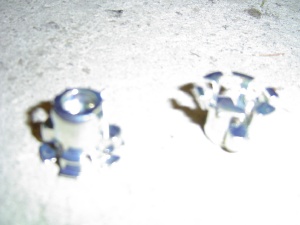

Einfach mit Steckmuttern (Bild 7&8) befestigen (OPEL Teile-Nr. 817965).

Die Pumpe muss mit Masse und dem blauen Kabel (Kabelbaum Zündspule)

angeschlossen werden.

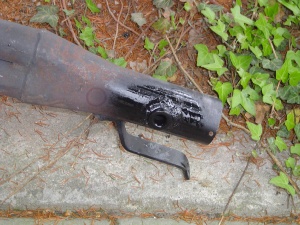

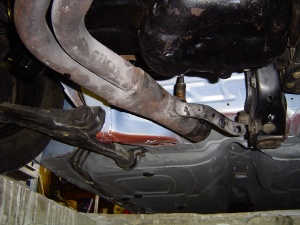

Dann wird der original Krümmer (Bild 9&10)des Kadett E GSI 2.0 mit Lambda

montiert.

Hinter der Lambda hat sich eine HJS-Rennkat mit original Mittel- und

Endschalldämpfer für den TÜV am besten bewährt! Natürlich ist dieses auch

mit einer Sportauspuffanlage kombinierbar und auch empfehlenswert, aber für

die TÜV-Eintragung empfehle ich lieber erst mal die originale zu verbauen.

Das Hosenrohr muss um die Länge des Kats gekürzt werden.



Bei allen Kadett D, außer natürlich dem Kadett D GTE muss der Tank des

GTEs verbaut werden, weil nur dieser einen Benzinrücklauf-Anschluss hat.

Des weiteren muss eine 2. Benzinleitung vom Tank zum Motorraum gelegt

werden und die Kraftstoffpumpe des 1.8E oder C20NE angebaut und

angeschlossen werden.

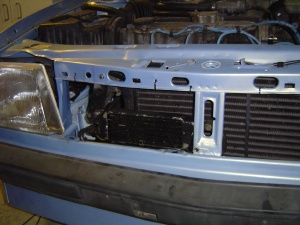

Im Motorraum muss noch der Ölkühler untergebracht werden.

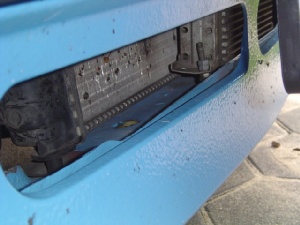

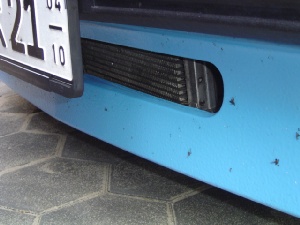

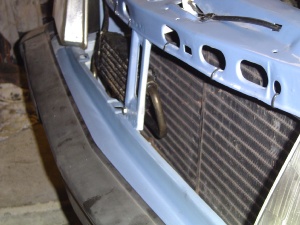

Entweder hinter dem Kühlergrill (Bild 11&12) oder bei der großen Frontmaske

zwischen den Lufteinlass und dem Wasserkühler (Bild 13&14). Am besten

läst sich ein Sportölkühler verbauen, weil er nicht ganz so tief ist.

Bei der Karosse des 1.6S und 1.8E passt der große Wasserkühler ohne Probleme.

Beim 1.2-1.3S muss entweder die Frontmaske vom GTE eingeschweißt werden

(würde ich aber nur machen wenn sie sowieso rostig ist!) oder es wird mit dem

Kühler vom 1.3S gefahren und ihr tauscht das originale Thermostat gegen ein

Sport-Thermostat von Racimex aus, damit der Lüfter früher anspringt.



Nachdem alle Schläuche und Kabel angeschlossen sowie Ölstand und

Kühlwasser überprüft worden sind kann der Probelauf durchgeführt werden.

Wenn alles richtig umgebaut und angeschlossen wurde dürfte nichts mehr schief

gehen. Sollten dennoch Probleme mit dem Umbau auftreten, schreibt mir einfach

eine Email an: info@gteschmiede.de und ich versuche zusammen mit Euch das

Problem zu finden und zu lösen! Motorumbauten sind immer etwas individuelles

und auf die Entfernung schwer zu erklären, ich bitte deshalb um Euer Verständnis!



Natürlich darf nicht vergessen werden die Bremsanlage der neuen Motorisierung

anzupassen (siehe Tipps & Tricks).



Ich übernehme keine Garantie oder Verantwortung für diesen Umbau! Ich habe

diesen Umbau selber schon gemacht und gebe nur meine Erfahrungen an andere

Kadett D Fahrer weiter. Es sollte aber jedem vor dem Umbau klar sein, das man

etwas Schraubererfahrung mitbringen sollte. Viel Spaß also beim Umbau! Sollten

noch irgendwelche Fragen offen sein oder Anregungen zu dem Umbau, bitte

einfach eine Email an mich!
